VPNの仕組み本当にわかってる?VPNの仕組みを1枚の画像で説明!

VPNの仕組み本当にわかってる?VPNの仕組みを1枚の画像で説明!

公開日:2019年10月13日

皆さんはVPNの仕組みを本当にわかっていますか?ここではVPNの仕組みをたった画像1枚で表しました。VPNの概要はこれだけでわかります。

VPNの仕組み

ここでの用語

VPNの仕組みを詳しく解説する画像(黒)・PC

PC
あくまで例です。VPNが使える端末全体と考えていただければいいです。(iPhoneとか)

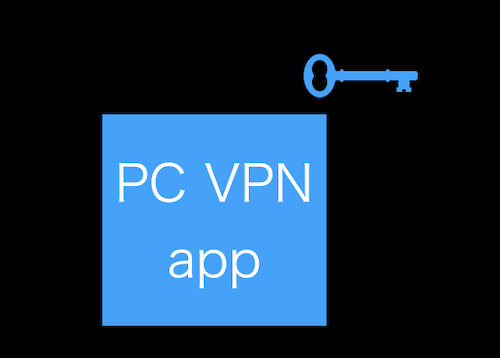

VPNの仕組みを詳しく解説する画像(黒)・PC VPN app

PC VPN app
パソコン内にあるVPNアプリです。ここで暗号化されるため、外部に出る通信は全て暗号化された状態でVPN Serverへ送信されます。

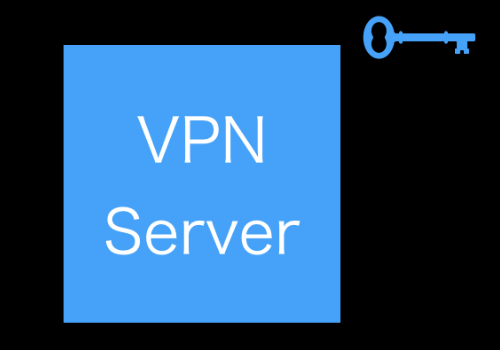

VPN Server
VPN appから送られてきたデータの到着点です。ここで暗号化は解かれ、SVと通信します。

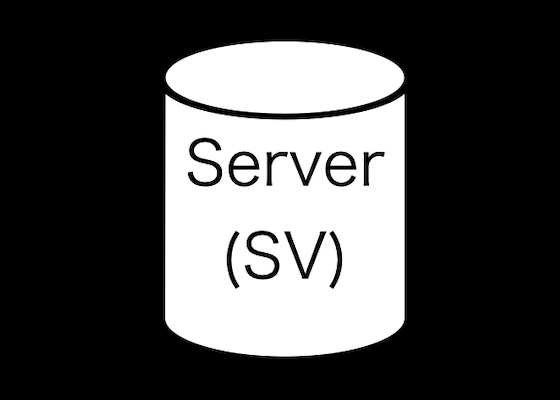

VPNの仕組みを詳しく解説する画像(黒)・SV

Server(SV)
サーバーです。Webサーバーと考えてくれればわかりやすいと思います。

VPNの仕組みを詳しく解説する画像(黒)・From ~ To

From .. To ..
データがどこから来て(From)、どこに向かうか(To)を示しています。
この画像ではデータがPCから来てVPN Serverへ向かっていることを示します。

VPNの仕組みを詳しく解説する画像(黒)・data-status

Encrypted data と NOT Encrypted data
やりとりしたデータ(ex.ログインするためのデータ)が保護されている場所(Encrypted data)、保護されていない場所(NOT Encrypted data)を示しています。

VPNの仕組みを詳しく解説する画像(黒)・ip-status

Protected PC ip と NOT Protected PC ip
どこから(ここではPC)通信したかわかってしまう部分(NOT Procted PC ip)、わからない部分(Protedted PC ip)を示しています。

VPNの概要を1枚で

VPNの仕組みを詳しく解説する画像(黒)
VPNの仕組みを詳しく解説する画像(黒)

上の画像がTorの全てです。(もちろん厳密とは言えませんが。)
一つ一つ確認していきましょう。

VPN通信の全体の流れ

ここではデータがPC→(PC VPN app)→VPN Server→Serverへと移動する流れを説明します。
あくまで概要として捉えてください。
※ここではデータはSSL/TLS(ex.https)によって暗号化されていない前提でお話しします。

1.PCのデータがPC内のVPN appによって暗号化・(見かけの)行き先が変更

VPNの仕組みを詳しく解説する画像(黒)・data encrypted by vpn app

PCから外部に送られる通信全てが一度PC内にあるVPN appを通ります。
それにより、

  • データが暗号化される。
  • データの(見かけの)行き先がSVからVPN Serverとなる。

という作業が行われます。

2.dataがVPN Serverで暗号化が解かれ、SVと通信

VPNの仕組みを詳しく解説する画像(黒)・vpn server data status

dataがVPNサーバーに到着するとデータの暗号化が解かれます。
その後、そのデータは(見かけ上)VPN Serverから送られたものとしてSVと通信を行います。

3.dataがSVに到着

SVでデータの処理がされます。

4.dataがSVからVPN Serverに送られ、暗号化される

SVから送られてきたデータ(送り先はVPN Server)をVPN Serverは暗号化し、PCに送ります。

5.PC内のVPN appがVPN Serverからのデータを復号化

VPN Serverから送られてきたデータを復号化します。

以上がVPNの仕組みです。

(重要)VPNを使用して何が守られて、何が守られないのか

※再掲) ここでのデータはSSL/TLS(ex.https)によって暗号化されていない前提でお話しします。

PC(VPN spp) to VPN ServerVPN Server to SV
送信データ×
発信元×

私が考えるに、通信の暗号化・秘匿化(つまりセキュリティ)においてみなさんが気にするのは

  • 送信データが暗号化されているのか
  • PCのIPアドレス(つまり発信元)(From ~ ToのFrom部分)が分かるかわからないか
  • 暗号化と発信元がどこまでの範囲で守られ、また、守られていないのか

と言うポイントだと思います。

これはVPNにとどまらず、torやプロキシサーバーの利用にも当てはまると思います。

送信データはVPN ServerからSVまで守られておらず、発信元はPC(VPN spp)からVPN Serverまでは守られていません

VPNの弱点への対策方法

1.https通信をする

https通信をすることでPCからSVの間で暗号化がされるので、VPN ServerからSVまでの通信データは暗号化されます。

以上です。ご覧いただきありがとうございました。
